Referenzanlage Agri-Photovoltaik im Obstanbau-Äpfel am Forschungsinstitut für biologischen Landbau (FiBL) in Frick in der Schweiz

Planung, Projektierung und Errichtung einer Agri-Photovoltaik-Anlage am Forschungsinstitut FiBL in der Schweiz.

• Ost-West-Ausrichtung der Unterkonstruktion - Module, Verlegeart 2 x 2 x 1 Module senkrecht, Neigung ca. 10°
• Generatorleistung ca. 50 kWp


Technische Details:

• Durchfahrtshöhe / Abstand Unterkante Modul zum Boden 3,50 m
• Seitlicher Kragarmüberstand ca. 1,25 m (Modul-Außenkante)
• Regenrinnen jeweils auf den beiden Außenseiten der Unterkonstruktion
• Insgesamt installierte Module 180 Stück, mit den Modulmaßen 2.095 mm x 1.039 mm x 30 mm, gerahmt
• Semi-transparente Glas-Glas-Module mit 45 % Lichttransparenz
• Standsicherheitsnachweis durch geotechnisches Gutachten
• Das Tragwerk ist nach dem semiprobabilistischen Teilsicherheitskonzept (Schneelast, Wind etc.) statisch berechnet (Eurocode)
• Pfosten/Ständerabstände gemäß Statik nach EUROCODE
• Beton freie Fixierung durch gerammte Profile
• C- Profil mit Verbindern und Befestigungsklemme
• Korrosivitäts-Kategorie C3 (mäßige Belastung im Außenbereich)
• Wechselrichter der Marke Fronius, mit hohem maximalem Wirkungsgrad von ca. 98,10 %.
• Komplette fachgerechte Montage der Photovoltaikanlage gemäß Belegungsplan mit Modulen und Wechselrichtern

Besondere Herausforderung dieses Projektes: 18 Grad Neigung nach Süden und 10 Grad Neigung nach Westen des Grundstücks wurden erfolgreich ausgeglichen.

Thomas Franke und Martin Hibsch übernahmen die vertriebliche Betreuung, die Planung und Projektierung , die Projektbegleitung und Überwachung bis hin zur Inbetriebnahme mit Dokumentation.

Ein paar Eindrücke im Videoformat aus Frick-Schweiz nach der Fertigstellung des Projektes!

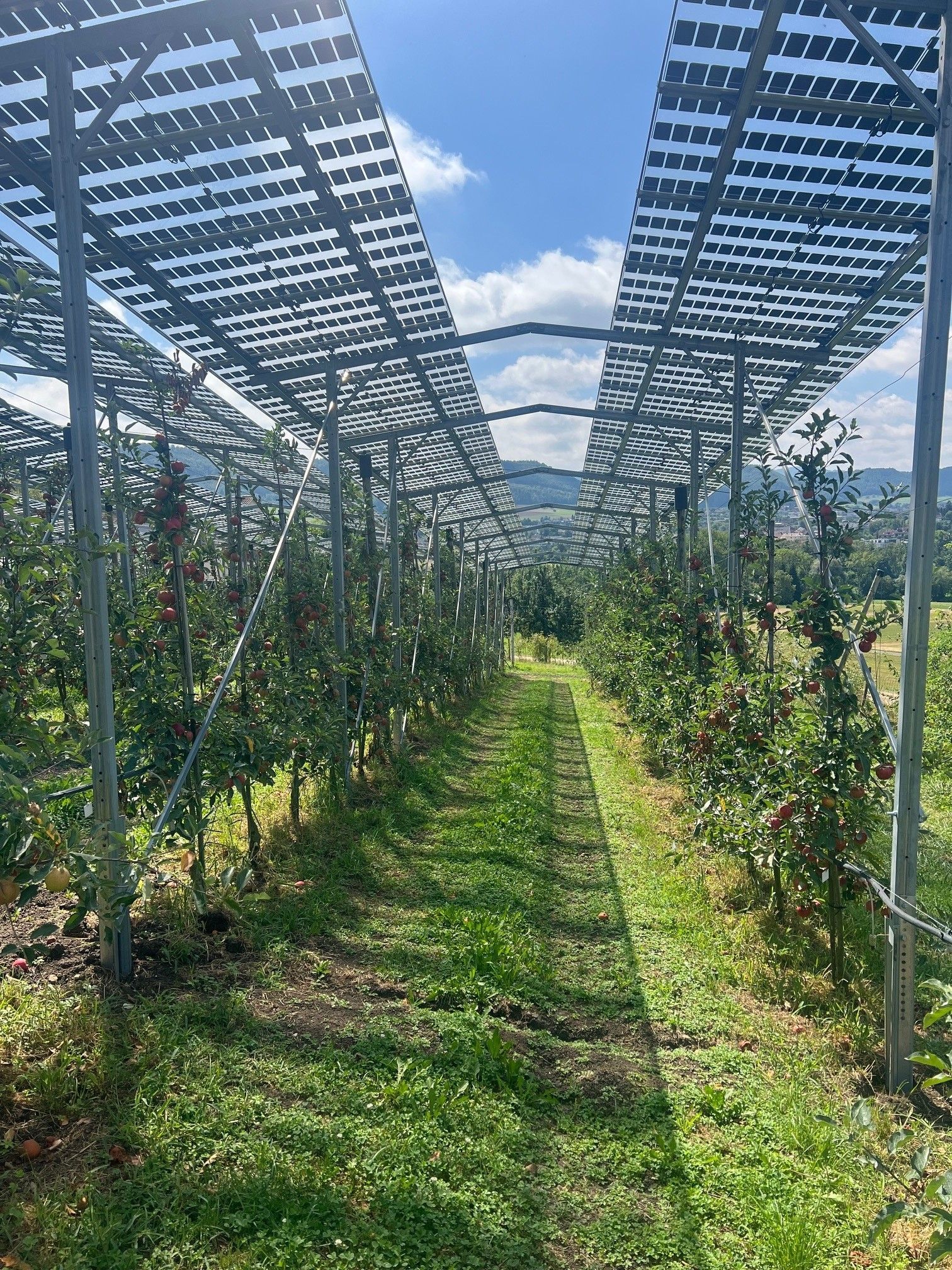

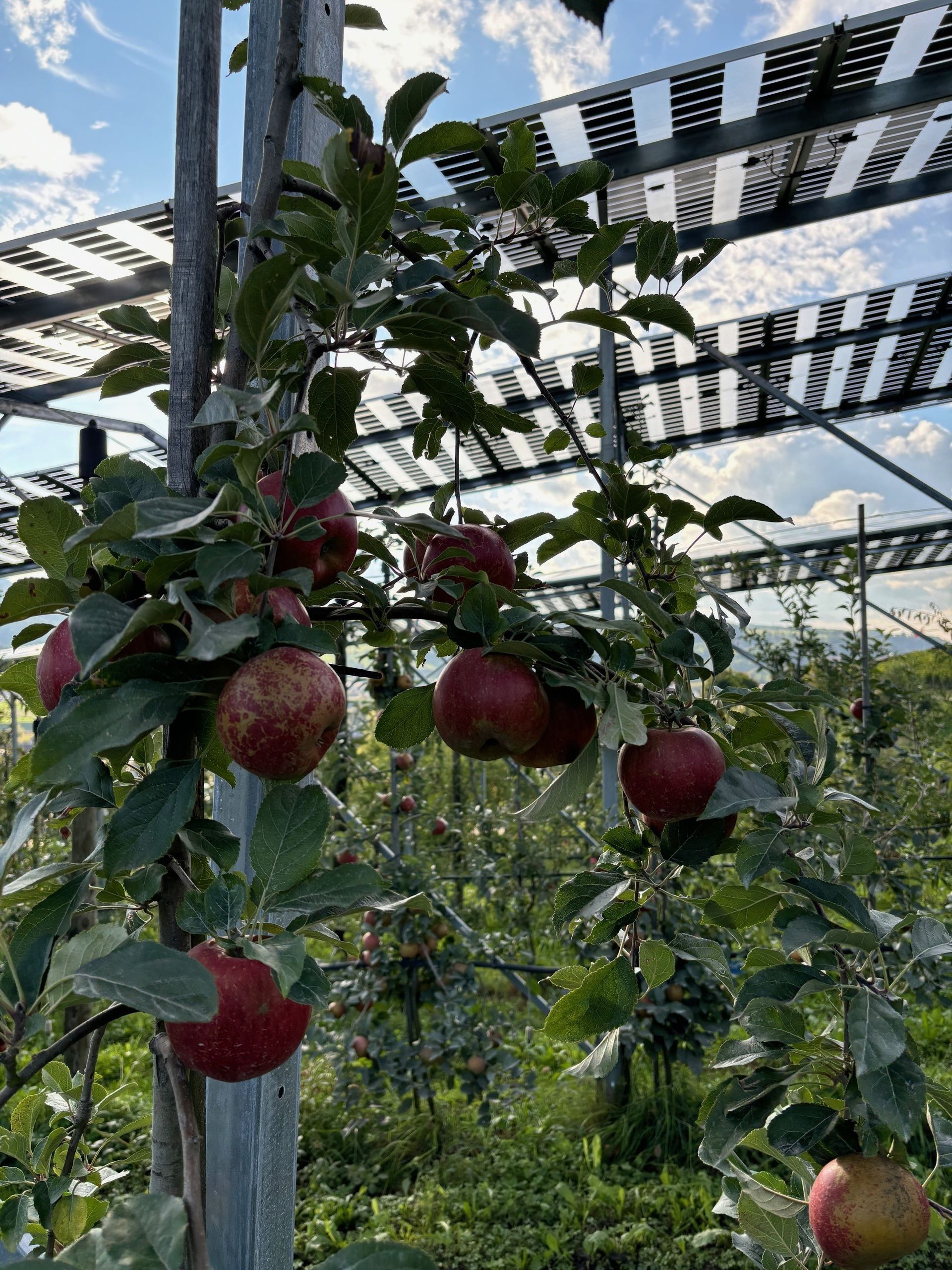

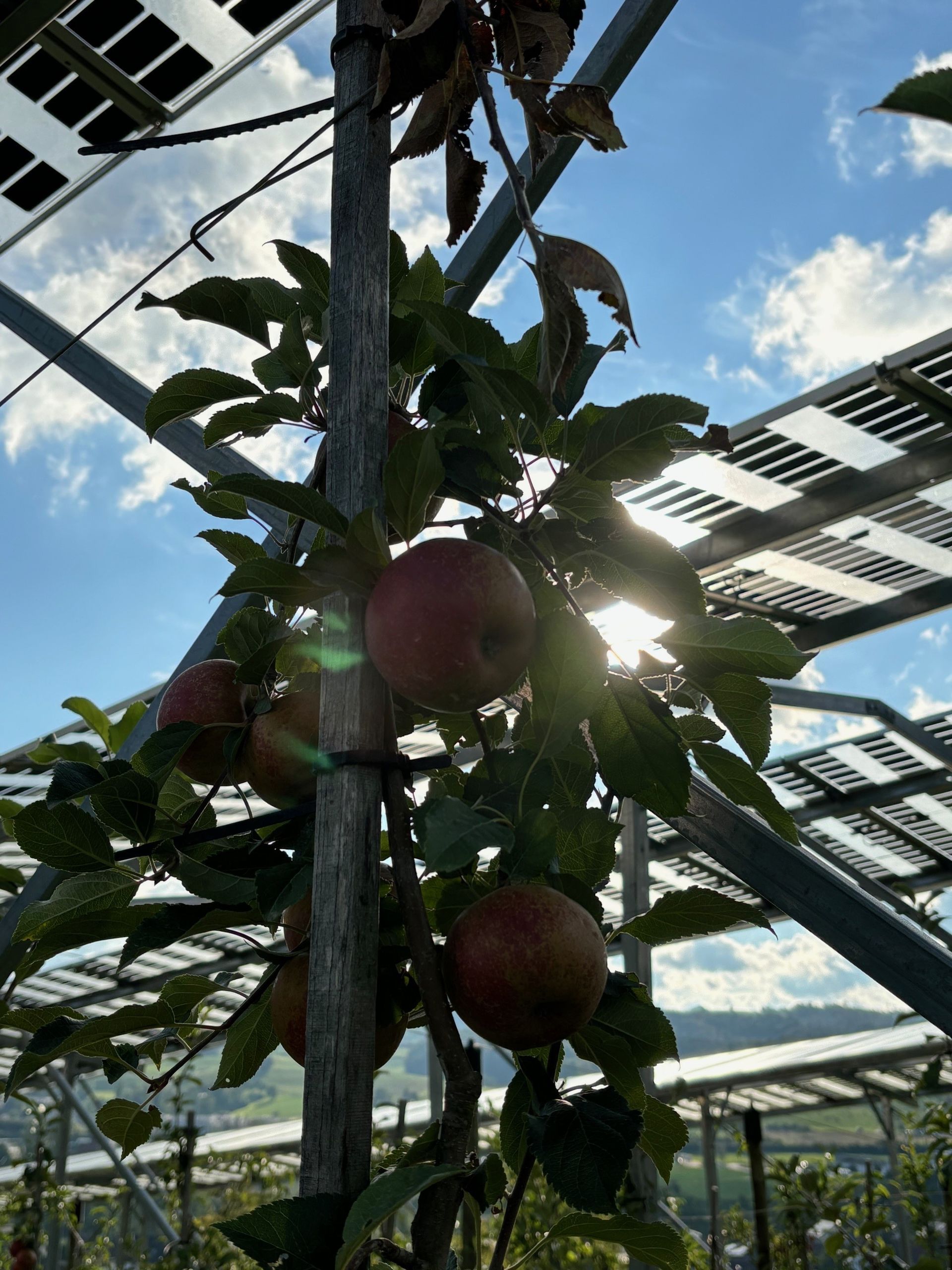

Ein paar Eindrücke im Bildformat aus Frick-Schweiz nach der Fertigstellung des Projektes!
